一(yī / yì ／yí)、引言

随着中國城市化進程的加快，城市人口急劇增加，城市交通承受的壓力越來越大，道路擁擠、交通堵塞、秩序混亂成爲(wéi / wèi)大 城市中的普遍現象。軌道交通由于其運量大、速度快、準時準點、安全性高、不發生堵塞等優點成爲(wéi / wèi)各大城市緩和(hé / huò)與改善城市 交通緊張的優先選擇，目前國内如北京、上海、廣州、南京、深圳等一(yī / yì ／yí)線城市均已開通了(le／liǎo)地(dì / de)鐵。但是，縱觀全球軌道交通的發 展史，軌道交通的安全防範問題一(yī / yì ／yí)直是建設和(hé / huò)管理部門面臨的嚴峻的挑戰。軌道交通視頻監控系統是軌道交通安全防範系統 中重要(yào / yāo)的一(yī / yì ／yí)個組成部分，它能夠在第一(yī / yì ／yí)時間以圖像、文字形式告知管理、維護和(hé / huò)保安人員現場所發生的任何情況，使保安部 門有效地(dì / de)做出快速反應，并将所發生事件的全過程進行備份，對重要(yào / yāo)數據進行記錄，爲(wéi / wèi)處理事故提供切實依據。

軌道交通視頻監控系統又是調度員和(hé / huò)車站值班員監視列車運行、掌握客流大小和(hé / huò)流向、提高行車指揮透明度的輔助通信工 具，是列車司機在車站停車後監視旅客上下車、掌握開關車門時間的重要(yào / yāo)手段。當車站發生災情時，視頻監視子系統可作爲(wéi / wèi)防 災調度員指揮搶險的指揮工具。以下筆者以南京地(dì / de)鐵爲(wéi / wèi)例簡單闡述視頻監控系統在軌道交通安全防範系統中的應用。

二、南京地(dì / de)鐵監控系統項目的需求分析

南京地(dì / de)鐵1 号線一(yī / yì ／yí)期工程南起奧體中心，北至邁臯橋，形成南京主城區中軸線的快速交通走廊。整條線路全長21.72 公裏， 其中地(dì / de)下線14.33 公裏，地(dì / de)面及高架線7.39 公裏，共設車站16 座，其中地(dì / de)下車站11 座，地(dì / de)面及高架車站5 座，在小行站設車 輛基地(dì / de)一(yī / yì ／yí)個，整個地(dì / de)鐵的控制中心設在珠江路地(dì / de)鐵大廈。

爲(wéi / wèi)了(le／liǎo)保障地(dì / de)鐵交通安全和(hé / huò)提高運營管理效率，在地(dì / de)鐵沿線全程實施視頻監控，主要(yào / yāo)包含以下幾個内容：

(1) 運營管理監控，對每個車站的售票處、出入口、自動扶梯、站台等地(dì / de)點進行監控和(hé / huò)記錄，便于及時發現可疑人員和(hé / huò)可疑 物件。

(2) 在突發事件或災害發生時，通過實時監控，提高指揮、調度能力。

(3) 對監控點附近的其他環境參數、告警信息進行采集，并通過視頻監控系統統一(yī / yì ／yí)傳送至監控中心。

(4) 通過網絡化視頻監控技術的應用，使之能夠方便地(dì / de)進行全網集中管理，遠程調用。

(5) 公安治安管理監控，地(dì / de)鐵沿線各站口周邊人流量大，這部分視頻系統與公安系統共享，保障人們出行安全。

三、南京地(dì / de)鐵視頻監控系統概述

南京地(dì / de)鐵視頻監控系統是由車站本地(dì / de)監控、中心遠端監控和(hé / huò)傳輸通道三部分組成。系統設備主要(yào / yāo)包括攝像機、監視器、切 換矩陣、視頻分配器、畫面合成器、字符疊加器、數字錄像設備等。聯網視頻矩陣以及攝像機全部采用微小宝産品。

1、地(dì / de)鐵視頻監控車站系統架構

在每個地(dì / de)鐵站出入口都裝有監控攝像機，進出地(dì / de)鐵站、檢票口的乘客都會被攝像機從正面拍攝到，對于人流量較大的地(dì / de)鐵 站大廳均安裝有一(yī / yì ／yí)體化高速球形攝像機，以便能夠撐握整個大廳的情況。站内較偏僻的角落均單獨安裝攝像機，讓不法分子無 機可乘。地(dì / de)鐵站台上有規律的安裝若幹攝像機，使得運營管理人員能夠及時了(le／liǎo)解地(dì / de)鐵站情況，列車司機也能直接從監控畫面中 了(le／liǎo)解當前乘客的上下車情況。

                                                                                                                          圖 1 車站地(dì / de)鐵視頻監控系統架構

如圖 1，所有車站，矩陣和(hé / huò)碼分配器都設置于設備機房中，監視器和(hé / huò)鍵盤放置在車站控制室中，控制人員在車控室通過V2116 鍵盤可以對車站内的所有前端攝像點進行切換和(hé / huò)控制，從而可以對本站點的情況有全面的了(le／liǎo)解和(hé / huò)掌握，每一(yī / yì ／yí)個站點都相對獨立。

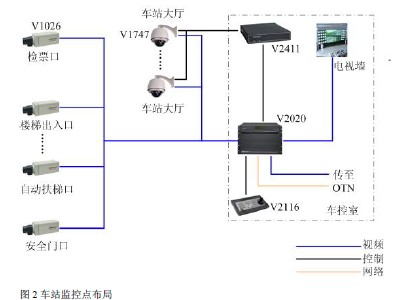

2、車站監控點的布局舉例 監控前端的功能是采集視頻信号，傳輸到矩陣控制主機；同時接收控制主機的遠程控制命令，控制攝像機的動作。由于地(dì / de) 鐵站内人員流動呈區域性和(hé / huò)固定性特點，因此采用快球對大範圍的站台進行監控，而在特殊通道和(hé / huò)區域隻需采用槍式攝像機。 每個站台均安裝固定攝像機用于監視列車運行及停靠站情況，車站站台和(hé / huò)大廳安裝一(yī / yì ／yí)體化球形攝像機，樓梯出入口、自動扶手 梯等處設置固定攝像機，如圖2 所示。

整個系統前端視頻監視點由各站站廳和(hé / huò)站台組成,根據監視的不同環境以及标書的技術要(yào / yāo)求，分别采用微小宝不同的前端産 品：

一(yī / yì ／yí)體化球型攝像機用于站廳大範圍監視，選用了(le／liǎo)微小宝V1747 快球，該快球具有23×12 變焦倍數，高達540TVL 的水平線 數、彩色模式0.1Lux，黑白模式0.01Lux 的低照度。提供多128 個預置位和(hé / huò)4 個花樣掃描，方便定點監控，預置位可手動 調用，也可由報警信号自動激活。

該快球具有良好的操控性，用戶可用0.5°/秒到240°/秒之間的任意速度對球機進行控制，球機允許360°的水平轉動，并 具有自動翻轉功能，可以不間斷監控通過球機正下方的物體。

固定型攝像機用于站台、樓梯出入口、自動扶手梯等處監控，采用微小宝 V1026 高解析度日夜轉換型攝像機，水平解析度 達540TVL，低照度達到彩色模式0.4Lux，黑白模式0.05lux。

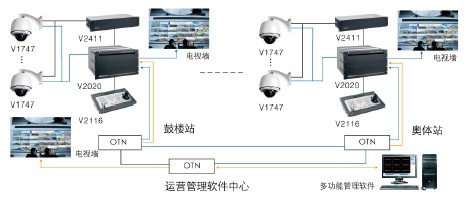

3、控制中心架構

16 個車站和(hé / huò)監控中心均采用微小宝先進的V2020 中型聯網矩陣切換控制系統作爲(wéi / wèi)該車站監控系統的控制核心。V2020 矩陣 切換控制系統大可達240 路輸入，32 路輸出，可根據具體需要(yào / yāo)靈活選擇配置(從16×4 至240×32)，采用高密度設計減少設備 占用空間。

各矩陣的以太網口都與 OTN 的網絡口相連，矩陣之間借助于OTN 構建的局域網相互聯網。此外，每台矩陣都有8 路視頻 輸出接入OTN 的視頻輸入端口，通過OTN 傳輸至控制中心。

就南京地(dì / de)鐵 1 号線視頻監控系統而言，位于珠江路的地(dì / de)鐵大廈是控制中心，調度員通過一(yī / yì ／yí)套定制的多功能軟件可以在控制 大廳裏看到并且控制16 個車站的任一(yī / yì ／yí)攝像機圖像。每一(yī / yì ／yí)個車站的矩陣都以一(yī / yì ／yí)個固定的IP 接入OTN 網絡，地(dì / de)鐵大廈的多功能控 制軟件也和(hé / huò)OTN 相連。這樣，通過OTN 這種環形網絡，總控中心的控制信号可以發到各地(dì / de)鐵站，而每個車站的圖像也通過OTN 的視頻通道上傳到中心，使中心能夠切換并控制各個車站的任何一(yī / yì ／yí)路圖像。整個系統有完善的權限體系，控制中心的優先級高 于車站的優先級，當出現中心和(hé / huò)車站同時控制同一(yī / yì ／yí)個球機時，控制中心将取得控制權，車站暫時無法實現控制，直到控制中心 釋放權限。

4、系統的權限劃分

地(dì / de)鐵站内的攝像機分爲(wéi / wèi)兩個部分，一(yī / yì ／yí)部分是公安部門既有的攝像機，通常分布在地(dì / de)鐵站出入口等地(dì / de)方，控制級别上需要(yào / yāo)公 安優先；另一(yī / yì ／yí)部分是地(dì / de)鐵運營部門的攝像機，主要(yào / yāo)用于觀測地(dì / de)鐵的運營情況及人流情況，控制級别上需要(yào / yāo)運營優先，因此整個 地(dì / de)鐵裏的控制權限是一(yī / yì ／yí)個交叉的權限網絡。

本系統的權限劃分非常明确，控制級别從高到低依次爲(wéi / wèi)地(dì / de)鐵站車控室、監控中心、警務中心。任何一(yī / yì ／yí)個鍵盤對于任何一(yī / yì ／yí)個 攝像機都可以設置不同等級的權限。也就是說，同一(yī / yì ／yí)個鍵盤對于不同的攝像機可以有不同的權限等級。

四、系統優勢分析

城市軌道交通系統站點多，如何對各站點成千上萬的視頻實現有條不紊的分級控制和(hé / huò)集成管理？南京地(dì / de)鐵視頻監控系統采 用了(le／liǎo)以太網聯網矩陣系統，以太網使安防系統集成達到了(le／liǎo)新的高度，使用老式的串口和(hé / huò)RS485 通信，網絡非常笨重，需要(yào / yāo)許多 接線和(hé / huò)轉接，如果網絡龐大的話，需要(yào / yāo)很多通信連線，而且還時常無法通信。使用以太網，則網絡擴展及通信都不受限制，隻 要(yào / yāo)一(yī / yì ／yí)根網線就可以和(hé / huò)網絡内的任何一(yī / yì ／yí)個點取得聯系，方便接入現有網絡、數據傳輸速率高、通用的通信協議，并且使得網絡（局 域網/城域網/廣域網）内的設備可以互相通訊，不論跨越多少建築，也不需要(yào / yāo)增加接線。

1、微小宝以太網聯網矩陣

普通聯網矩陣大都采用 RS232、RS485 等通訊方式實現通信和(hé / huò)聯網，或者通過RS232 轉以太網，RS485 轉以太網來實現網 絡和(hé / huò)遠距離的通信，這種矩陣聯網方式從控制原理上來講隻是原非聯網矩陣的一(yī / yì ／yí)種控制端和(hé / huò)控制距離的擴展，即相當于将矩陣 的控制鍵盤安裝在遠端，在另一(yī / yì ／yí)台獨立矩陣中加入了(le／liǎo)矩陣的控制協議和(hé / huò)相關程序，通過RS232、RS485 或其他網絡轉換設備實 現了(le／liǎo)遠距離通訊和(hé / huò)控制。但這種控制方式有其蔽端，傳統的RS232、RS485 通訊方式傳輸距離有限、速率低，各廠家設備協議不同，且RS232 通訊方式比較适合點對點，RS485 适合點對點或一(yī / yì ／yí)點對多點的數據傳輸，但都沒有很的好的沖突檢測多路訪問 協議機制，不适合大規模網絡中多點這間的全交叉數據傳輸，尤其是不适合網絡覆蓋率極高、通信發達的現代城市監控。

而以太網聯網矩陣猶如一(yī / yì ／yí)台具有網卡的電腦，通訊是同時面向整個網絡上的設備和(hé / huò)站點，它完全滿足局域網 CSMA/CD 帶 有沖突檢驗的載波監聽多路訪問協議，可以有效的防止線路上的通訊沖突和(hé / huò)提高線上利用率，滿足與局域網多點設備的交叉通 訊能力。

微小宝以太網聯網矩陣采用嵌入式操作系統，防病毒能力遠遠高于一(yī / yì ／yí)般操作系統的電腦工作站，網絡安全問題不必擔憂， 同時具備完善的矩陣聯網控制程序和(hé / huò)視頻調用算法，可充分滿足城市監控等大規模矩陣聯網的使用要(yào / yāo)求。

相比傳統的聯網架構，結合地(dì / de)鐵視頻監控的特點，微小宝以太網聯網矩陣具有以下優勢：

(1)系統結構統一(yī / yì ／yí)，布局合理：選用以太網聯網矩陣及網絡鍵盤，所有監控設備的控制信号(矩陣、矩陣鍵盤、視頻編解碼器、 硬盤錄像機、PC 等)都可以在網絡上傳輸，全部系統設備采用統一(yī / yì ／yí)IP 地(dì / de)址劃分，系統結構合理，标識清晰，不會産生任何重複 的标識編碼。便于監控系統設備的統一(yī / yì ／yí)管理。

(2)功能性強大：控制信号可以由系統中的任意一(yī / yì ／yí)台設備發往另外一(yī / yì ／yí)台設備，整個系統便可以互控互連，更容易實現許多地(dì / de) 鐵應用中特定的功能定制。

(3)權限管理分明：系統在以太網上架構一(yī / yì ／yí)台權限服務器，所有的網絡控制信号通過權限服務器判别主控設備對受控設備權 限級别，通過這種方式可以精确到系統中任意一(yī / yì ／yí)個受控設備的權限，從而實現不同主控(如車控室、警務室、維修機房等)在控制 同一(yī / yì ／yí)監控設備時的級别高低。

(4)系統擴展方便：如果在現在的系統中增加新站點(如：軌道延長)，隻需在現有系統中增加一(yī / yì ／yí)個獨立的分站監控，分配一(yī / yì ／yí)個 新的IP 地(dì / de)址即可實現，可以在不改動系統任何設置的情況下，方便的擴展新的站點。

(5)易于系統集成：統一(yī / yì ／yí)的網絡控制管理模式讓集成可以在網絡内的任意一(yī / yì ／yí)個節點上實現，所有的軟件功能性開發基于以太 網來進行，一(yī / yì ／yí)台PC+一(yī / yì ／yí)套集成軟件可以集中管理系統中的所有設備。

(6)系統網絡校時功能：爲(wéi / wèi)了(le／liǎo)保障列車運行安全、高效，軌道交通控制對系統時間要(yào / yāo)求很高，這跟傳統視頻監控系統有較區 别。爲(wéi / wèi)了(le／liǎo)保證所有站點視頻系統的顯示時間完全同步，時鍾發生器每分鍾向每個矩陣分送命令進行同步時間設置，以保證整個 地(dì / de)鐵視頻監控系統中的各設備時間同步。

2、視頻丢失轉發、報警轉發
各站點矩陣系統可以接收各報警器的報警信息（如消防、防盜等）和(hé / huò)所有的視頻丢失報警信息，并通過矩陣之間聯網将信 息轉發給中心管理服務器。中心管理服務器收到報警信息後，可以彈出報警信息窗口，響起報警鈴聲，報警燈閃爍等。全網視 頻和(hé / huò)報警集成不需借助别的設備，簡單可靠。

五、結語
軌道交通是城市公共交通主動脈，在南京每天都有數十萬人流乘坐地(dì / de)鐵，地(dì / de)鐵的安保工作關系到城市人民的生命财産安全， 對城市經濟建設也有較大影響。在南京地(dì / de)鐵視頻監控系統中，微小宝矩陣系統把矩陣聯網，視頻丢失轉發，報警轉發，權限判 别，校時等功能通過一(yī / yì ／yí)根網絡線全部實現，使得空間距離幾十公裏的監控系統真正統一(yī / yì ／yí)到了(le／liǎo)一(yī / yì ／yí)體。南京地(dì / de)鐵已運營的1 号線和(hé / huò) 在建2 号線，均采用微小宝視頻監控系統，主要(yào / yāo)設備包括：約70 套聯網矩陣，900 多台快球，360 多台攝像機和(hé / huò)160 多台控制 鍵盤。
