目前，我國大中城市公共交通堵塞日益嚴重，城市客運交通結構單一(yī / yì ／yí)已影響到現代化城市經濟發展及城市功能的發揮。一(yī / yì ／yí) 方面，交管部門大力推行智能交通技術發展，另一(yī / yì ／yí)方面，作爲(wéi / wèi)城市高效的公共交通運輸工具——城市軌道交通已經作爲(wéi / wèi)未來 城市交通發展重點。我國交通技術政策明确規定：我國城市交通發展是“建立綜合公共交通系統”，“在大城市的客運交通以軌道 交通爲(wéi / wèi)主”。地(dì / de)鐵之所以在許多國家大中城市得以迅速發展，是同地(dì / de)鐵的優點分不開的。首先地(dì / de)鐵省時又準時，乘地(dì / de)鐵通常比地(dì / de) 面交通工具節省1/3 到1/2 的時間；另外地(dì / de)鐵運量大；無污染，使城市噪聲大大降低；節省城市的寶貴用地(dì / de)；緩解了(le／liǎo)城市地(dì / de)面交 通擁擠等。

地(dì / de)鐵視頻監控系統要(yào / yāo)求

一(yī / yì ／yí)般情況，地(dì / de)鐵處于地(dì / de)下封閉環境，人流量大，如果發生突發事件，救援難度極大。另外地(dì / de)鐵系統得智能化設施投入非常 高，整個系統處于半自動和(hé / huò)全自動運行狀态，各種儀器設備多，軟硬件系統龐大。地(dì / de)鐵的視頻監控系統，一(yī / yì ／yí)方面對人流監控， 對突發事件做出預警外；另一(yī / yì ／yí)方面對設備運行狀态監控，實時爲(wéi / wèi)監控中心提供設備的運轉情況。

随着國際形勢發展，地(dì / de)鐵的安全引起政府的高度關注，地(dì / de)鐵視頻監控系統尤爲(wéi / wèi)受到重視。地(dì / de)鐵視頻系統中，攝像機數量多， 系統容量大，例如上海地(dì / de)鐵1、2、3 号線改造攝像機數量1000 多台，近60 套矩陣聯網，控制權限劃分異常複雜；另外列車經 過的時候，會對隧道内設備産生強的電磁幹擾；系統内，設備系統時間一(yī / yì ／yí)緻性要(yào / yāo)求等等。這些都對視頻監控設備性能有着較高 的要(yào / yāo)求，下面我們以上海地(dì / de)鐵視頻監控系統改造項目爲(wéi / wèi)例，剖釋城市地(dì / de)鐵視頻監控的構造以及系統特點。

系統構架

1．攝像機點位

本次地(dì / de)鐵視頻監控系統改造項目在地(dì / de)鐵原監控的基礎上，增加了(le／liǎo)大批的攝像機點位，更換了(le／liǎo)大部分原來已老化的攝像機。

系統建成之後，每個地(dì / de)鐵站的任意出入口都裝有監控攝像機，任何人從任何方位進入或走出地(dì / de)鐵站都會被攝像機從正面拍 攝到。乘客進出任何一(yī / yì ／yí)個檢票口時都會被攝像機從正面拍攝到。地(dì / de)鐵大廳人流較大的地(dì / de)方都安裝有一(yī / yì ／yí)體化高速球機，以便能夠 掌握整個大廳的情況。地(dì / de)鐵站内的一(yī / yì ／yí)些偏僻的角落都有單獨安裝攝像機，以防不法分子有機可乘。地(dì / de)鐵站台上也有規律地(dì / de)安裝 有若幹攝像機，使得運營管理人員能夠及時了(le／liǎo)解列車到站情況，乘客流量等。列車司機也能直接從監控畫面中了(le／liǎo)解到當前乘客 的上下車情況。

由此可見，任何一(yī / yì ／yí)個乘客乘坐地(dì / de)鐵，至少要(yào / yāo)被地(dì / de)鐵裏的攝像機從正面拍攝到 4 次，每個乘客乘坐地(dì / de)鐵一(yī / yì ／yí)次至少也要(yào / yāo)在監控 畫面中出現6 次。任何違法分子在地(dì / de)鐵裏都很難有作案的機會了(le／liǎo)。

2．車站視頻流向

如圖，前端視頻先進入車站内控制機房的視頻均衡器，視頻經均衡器補償調節後進入視頻分配器進行視頻分配，視頻分配 器同時帶有字符疊加的功能，經過視頻分配器分配後的視頻分别進入矩陣和(hé / huò)硬盤錄像機。硬盤錄像機的一(yī / yì ／yí)路輸出進入矩陣，以 便矩陣調用硬盤錄像機視頻。車控室、警務室和(hé / huò)維修機房的三台鍵盤分别接入矩陣的RS232 口，并具備不同的權限級别。

3．控制中心

 控制中心和(hé / huò)各車站之間建有視頻監控專用的以太網絡，每個地(dì / de)鐵站的矩陣通過八台視頻編碼器上傳八路圖像，控制中心的 八台視頻解碼器解出前端矩陣的八路圖像後輸入中心控制矩陣。所有矩陣也通過以太網進行聯網，各自有不同的IP 地(dì / de)址。

中心的控制鍵盤不直接接入中心控制矩陣，而是直接接入以太網。控制信号由鍵盤發向視頻管理服務器，服務器經過譯碼 之後判斷鍵盤的權限級别，然後轉發相應控制命令，控制各車站和(hé / huò)中心的矩陣及編解碼器進行圖像切換選擇和(hé / huò)實現各站球機的 PTZ 控制。

控制和(hé / huò)權限設置

控制中心的操作人員通過直接挂于以太網内的鍵盤對各站的視頻進行選取及控制，控制流程及權限由網絡内的一(yī / yì ／yí)台管理服 務器進行統一(yī / yì ／yí)管理。

中心操作人員在選取某車站的視頻時，先發碼給服務器，服務器判别權限，然後發命令讓車站視頻矩陣切換相應的視頻至 某視頻編碼器，同時讓中心相應的某個視頻解碼器選擇那一(yī / yì ／yí)路車站的編碼器地(dì / de)址進行解碼，解碼器解出的圖像進入中心矩陣； 服務器同時發命令至中心矩陣，把解碼器上傳的那路圖像輸出至某個監視器。對球機的控制信号也由服務器進行判别，和(hé / huò)其它 鍵盤（包括其它網絡内鍵盤和(hé / huò)各車站内鍵盤）進行權限比對，後由服務器把控制命令發至站内矩陣。

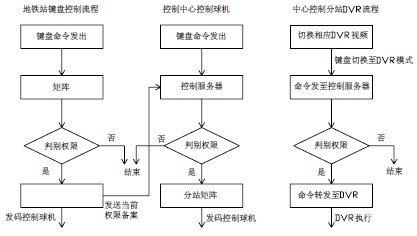

詳細的控制流程圖如下：

本系統的權限劃分非常明确，按照設計要(yào / yāo)求，任何一(yī / yì ／yí)個鍵盤對于任何一(yī / yì ／yí)個攝像機都可以設置 20 個等級的權限。也就是說， 同一(yī / yì ／yí)個鍵盤對于不同的攝像機可以有不同的權限等級。這是根據地(dì / de)鐵内部的應用需求來定制的，地(dì / de)鐵内的攝像機分爲(wéi / wèi)兩個部分， 一(yī / yì ／yí)部分是公安既有的球機，通常分布在地(dì / de)鐵出入口等地(dì / de)方，控制級别上需要(yào / yāo)公安優先；另一(yī / yì ／yí)部分是地(dì / de)鐵運營的球機，主要(yào / yāo)用于 觀測地(dì / de)鐵的運營情況及人流情況，控制級别上需要(yào / yāo)運營優先。因此，整個地(dì / de)鐵裏的控制權限是一(yī / yì ／yí)個交叉的權限網絡，控制級别 的高低依次爲(wéi / wèi)地(dì / de)鐵站車控室、控制中心、警務中心和(hé / huò)維修間鍵盤。

要(yào / yāo)達到上述權限的完美劃分，本系統主要(yào / yāo)通過三方面實現：

1．矩陣的權限劃分。根據項目特殊要(yào / yāo)求，矩陣修改原有矩陣中鍵盤對于攝像機的權限設置，可以使鍵盤對于任何一(yī / yì ／yí)個攝像 機都可以有20 個不同等級的權限可選。

2．控制服務器的引入來判别控制權限 以上對于矩陣的權限修改，隻能控制住當前矩陣上的鍵盤對于不同攝像機的權限，而對于控制中心矩陣處的不同鍵盤，因 爲(wéi / wèi)跨過了(le／liǎo)一(yī / yì ／yí)個矩陣，所以在下級矩陣裏權限高低無法很明确地(dì / de)判别。于是系統使用視頻監控服務器來判别控制中心不同鍵盤對 于前端攝像機的權限比對。控制中心所有鍵盤改爲(wéi / wèi)通過IP 發碼給服務器，服務器通過識别鍵盤IP 來分辨不同的鍵盤，從而來判 斷此鍵盤對于不同攝像機的權限級别。判别完成之後再把鍵盤的控制指令發向相應的設備執行。

3．矩陣當前鍵盤控制權限上傳

服務器可以很方便地(dì / de)比對不同 IP 鍵盤之間的權限，但卻比較難比較IP 鍵盤和(hé / huò)各地(dì / de)鐵站鍵盤之間的權限，因爲(wéi / wèi)服務器獲取不 到地(dì / de)鐵站鍵盤的數據。于是，矩陣上又做了(le／liǎo)一(yī / yì ／yí)項相應的改動，各地(dì / de)鐵站鍵盤一(yī / yì ／yí)旦控制了(le／liǎo)某個前端，矩陣都會通過IP 及時把當前 鍵盤對于當前球機的權限上傳給中心服務器，服務器收到矩陣上傳的數據後在數據庫中備份，必要(yào / yāo)時再取出數據進行權限比對。

系統核心亮點

1．以太網聯網矩陣的應用

本系統是微小宝的以太網聯網矩陣在地(dì / de)鐵監控系統中應用的典型案例，以太網聯網矩陣的聯網簡單、系統擴容方便、兼容 性強、系統穩定可靠等優勢在本系統中得到了(le／liǎo)良好的體現，也是矩陣系統應用的發展趨勢。

2．控制服務器的引入

控制服務器的引入又是本系統的一(yī / yì ／yí)大特點，原本相互不相幹的矩陣、DVR 由于它的應用而結合到了(le／liǎo)一(yī / yì ／yí)起；原來不同協議、 不同品牌的設備也通過服務器組成了(le／liǎo)統一(yī / yì ／yí)的一(yī / yì ／yí)個整體。 同樣，服務器的使用也使得這個系統的對内和(hé / huò)對外的接口得到了(le／liǎo)統一(yī / yì ／yí)，使系統内部機構擴容（比如其它車站監控的接入） 和(hé / huò)外部監控系統的接入（公安接入）都隻要(yào / yāo)和(hé / huò)此服務器進行數據交換就能實現。

3．報警信息和(hé / huò)視頻丢失信息網絡轉發

矩陣系統可以接收各報警器的報警信息（消防、防盜）和(hé / huò)所有的視頻丢失報警信息，并通過網絡轉發給中心管理服務器。 此方式能很方便地(dì / de)管理系統内的報警，中心管理服務器收到報警信息後，可以彈出報警信息窗口，響起報警鈴聲，報警燈 閃爍等。同樣也适用于網絡内其它設備。

4．系統網絡校時功能

中心管理服務器接收标準時鍾信号，并每隔一(yī / yì ／yí)定時間通過局域網對各車站的視頻切換矩陣、DVR、字符疊加器、各客戶端 等進行校時，以保證整個CCTV 系統中的各設備時間同步，避免取證時出現時間不統一(yī / yì ／yí)。 此功能要(yào / yāo)求所有設備都具備校時功能，帶網絡功能的設備能直接通過局域網進行校時，不帶網絡功能的設備則通過轉換器 由網絡信号轉換成RS232 或RS485 等信号進行校時。

5．矩陣鍵盤網絡控制DVR 功能

矩陣主控鍵盤增加了(le／liǎo)網絡控制 DVR 功能，控制中心的鍵盤隻要(yào / yāo)輸入相應快捷鍵，就能使鍵盤切換到網絡控制DVR 功能， 中心用戶能直接通過矩陣鍵盤很方便地(dì / de)控制網絡内的任何一(yī / yì ／yí)台DVR，遠程調用DVR 的錄像。

此功能統一(yī / yì ／yí)了(le／liǎo)矩陣系統和(hé / huò) DVR 的操作界面，進一(yī / yì ／yí)步方便了(le／liǎo)實時監控和(hé / huò)取證的操作。部分同時擁有矩陣和(hé / huò)DVR 的廠家有類 似的功能，但通常隻是鍵盤通過485，232 等端口對本地(dì / de)的DVR 進行控制，而微小宝的網絡鍵盤借助于網絡優勢，能實現對網 絡内所有的DVR 進行控制。

6．方便的擴容

本系統擴容簡單方便，隻要(yào / yāo)增加一(yī / yì ／yí)台網絡矩陣和(hé / huò)視頻編碼器，把相應的 IP 地(dì / de)址和(hé / huò)通道連接方式添加入中心服務器，中心控 制室的鍵盤就可直接發碼給服務器，服務器判别權限後把控制碼轉發給矩陣就可以控制新增的矩陣切換和(hé / huò)前端雲台轉動。 由此可見以太網矩陣系統在擴容方面的優勢，這也是此次選用以太網矩陣的一(yī / yì ／yí)個重要(yào / yāo)原因。

7．其它矩陣聯網集成簡單化

由于此次在結構中增加了(le／liǎo)控制服務器，其它監控系統可以很方便得接入本系統，實現無縫連接。比如上海市市公安局，隻 要(yào / yāo)市局把控制指令轉發給管理服務器，服務器譯碼後判定權限，轉發給相應的矩陣，調用相應的視頻即可。系統構建于WINDOWS 平台之上，因此功能強大，任何其它系統，隻要(yào / yāo)給出相應的協議就可以實現接入。

當前，我國正處于軌道交通建設的繁榮時期，城市地(dì / de)鐵也成爲(wéi / wèi)城市發展的一(yī / yì ／yí)個标志。科技日新月異，地(dì / de)鐵的安防系統技術 也在不斷發展，微小宝将竭力與用戶、系統集成商合作，爲(wéi / wèi)城市地(dì / de)鐵的安全提供優質的設備和(hé / huò)服務。
