項目概述

作爲(wéi / wèi)關乎國計民生的交通項目建設，一(yī / yì ／yí)直都是政府重點、全力發展的基礎建設之一(yī / yì ／yí)。随着城市化進程的深入，城市聚集人 口不斷增加，城市的範圍也在不斷擴展，而一(yī / yì ／yí)個城市的綜合交通運輸體系的建設，對城市經濟有着深遠的影響。如今城市交通 在傳統的公交、火車、海運、汽運的基礎上，加上已逐步完善的地(dì / de)鐵、BRT 便捷公交系統、城際輕軌等項目的不斷開展，已經 把中國的綜合交通運輸體系的建設提高到一(yī / yì ／yí)個新的高度。因此智能交通系統ITS 的建設将是我國交通領域今後的重點建設内容， 北京、上海等城市已經着手進行總體規劃。作爲(wéi / wèi)城市ITS 的分步實施，城市交通監控（交通監視和(hé / huò)交通控制）和(hé / huò)交通信息管理 是邁向城市ITS 的第一(yī / yì ／yí)步。

現代城市道路監控系統的核心由五個部分組成：交通控制、交通監視、交通信息管理、交通接處警和(hé / huò)綜合信息傳輸。交通 局作爲(wéi / wèi)統一(yī / yì ／yí)管理綜合交通運輸體系的國家重要(yào / yāo)職能部門，也是智能交通系統ITS 的建設的領導者。 深圳市作爲(wéi / wèi)一(yī / yì ／yí)個移民城市，經濟發達，常住人口達1000 萬，城市交通壓力極大。

深圳市市委會議提出的深圳交通系統發展 要(yào / yāo)實現“五大轉變”，其中之一(yī / yì ／yí)就是将傳統的管理方式轉變爲(wéi / wèi)依靠科技手段實現智能化管理方式。作爲(wéi / wèi)智能交通系統ITS 建設的 領導者深圳市交通局提出對下屬各汽車站、火車站、碼頭、地(dì / de)鐵站進行統一(yī / yì ／yí)監管，以在發生重大安全事故等異常事件時做出統 籌，而視頻監控無疑爲(wéi / wèi)這一(yī / yì ／yí)監管手段中爲(wéi / wèi)直接的手段。作爲(wéi / wèi)名列全國集裝箱吞吐量前列的深圳各個港口爲(wéi / wèi)深圳市經濟的高速 發展發揮了(le／liǎo)舉足輕重的作用，爲(wéi / wèi)了(le／liǎo)确保港口安全運行，各港口作業情況也在監管之列。爲(wéi / wèi)此提出建設深圳市港口危險貨物監管 系統及交通運輸監管監控系統。

項目建設目标

汽車站、火車站、港口、碼頭、地(dì / de)鐵站等場所對視頻監控已不陌生，各單位的監控系統大部分已運行多年，深圳市港口危 險貨物監管系統及交通運輸監管監控系統的一(yī / yì ／yí)期建設包含深圳引航站（深圳各個港口的視頻信号集結處）、皇崗交通管理站、羅 湖汽車站、羅湖火車站、深圳地(dì / de)鐵一(yī / yì ／yí)号線、深圳市應急指揮中心。

本項目建設目标要(yào / yāo)在原監控系統基礎上對這些單位的視頻進行整合，但不能影響原單位視頻的使用。原各單位的監控系統 一(yī / yì ／yí)般以模拟設備爲(wéi / wèi)主，主要(yào / yāo)結構有模拟矩陣+前端攝像機、PC 式硬盤錄像機+前端攝像機、網絡編解碼器+前端攝像機。在此基 礎上深圳市交通局提出監管系統項目中心控制設備必須在現有條件下，對單位的視頻進行實時查看、切換、控制，并設置一(yī / yì ／yí)定 權限以避免與原系統控制産生沖突。同時建立一(yī / yì ／yí)套基于網絡的數字系統，接入專有的政府外網，在獲取授權的前提下，交通局 系統的政府外網内可對接入數字系統的各個單位的主要(yào / yāo)視頻進行浏覽、存儲。

該項目通過模拟+數字方式實現了(le／liǎo)對實時突發事件的及時應對，又因使用了(le／liǎo)數字壓縮方式極大方便存儲，便于對突發事件的 事後取證，保證了(le／liǎo)市交通局對整個綜合交通運輸體系的統一(yī / yì ／yí)視頻監管。随着項目後期的建設繼續進行，将會有越來越多的交通 和(hé / huò)運輸系統接入該系統，實現無縫連接，監管範圍也将不斷擴大。

建設難點

要(yào / yāo)達到實現項目功能需求，對于數字系統，保留原有前端攝像頭的情況下，采用當前主流的前端編碼器+管理服務器+流媒 體轉發服務器+客戶端的模式，在網絡帶寬足夠的條件下（接入專有的政府外網），使用與原各單位相同品牌的數字産品即可較 好與原系統兼容，在此就不再贅述。

而對于模拟系統，主要(yào / yāo)存在以下問題：

（1）原各單位監控系統建設時間較長，各單位使用控制設備即矩陣品牌不一(yī / yì ／yí)樣，例如深圳地(dì / de)鐵一(yī / yì ／yí)号線監控中心采用了(le／liǎo)霍尼 韋爾的矩陣系統、市應急指揮中心使用派爾高矩陣系統、深圳火車站使用微小宝矩陣、深圳部分港口使用博世矩陣系統，使用 中心控制矩陣對下屬單位不同品牌的矩陣系統進行控制時涉及協議不兼容問題、聯網方式有RS232、RS485、以太網聯網等不同 方式連接問題。

（2）下屬單位的矩陣系統含有雲台、快球等可控制的設備時，中心控制矩陣與下屬單位的矩陣系統對前端設備發碼方式的 區别。

（3）原下屬單位系統中無矩陣，要(yào / yāo)實現對該單位管轄的重要(yào / yāo)區域的監管，系統的構建。

（4）原下屬單位系統中含多套INFINOVA 矩陣且已設置了(le／liǎo)聯網。

系統結構

本着先進性、可靠性、靈活性原則，對于模拟系統，本項目中心控制設備采用微小宝 V2060 矩陣，按下屬各單位現有的監 控系統進行改造。

（1）在沒有使用矩陣的原下屬單位監控系統中采用新增加微小宝V2015 中型矩陣+視頻分配器+多協議轉換器的方式，把原 系統中的視頻、控制進行分配，充分保證原系統正常運作前提下，新增加的微小宝矩陣接入市交通局的政府外網。使用視頻編 解碼器進行單向視頻通道的連接（視頻編解碼器也接入專有的政府外網做爲(wéi / wèi)矩陣聯網通道），實現交通局矩陣對以上站點的調用 和(hé / huò)控制。

（2）對于下屬單位中原有矩陣控制系統，采用微小宝多系統集成器V2415 級聯控制和(hé / huò)視頻編解碼器作爲(wéi / wèi)矩陣聯網視頻通道 的連接，多系統集成器和(hé / huò)視頻編解碼器都需要(yào / yāo)連接到政外網中。

（3）對于原系統中含多套微小宝矩陣的下屬單位，把矩陣系統接入政外網專，采用多級聯網方式和(hé / huò)視頻編解碼器做視頻通 道的連接，實現中心矩陣對該單位矩陣的調用和(hé / huò)控制。

由于原各單位矩陣及數字系統都處于不同的網絡，該系統設備間的互相訪問需跨越不同IP 地(dì / de)址段，采用地(dì / de)址解析及IP 映射 等解決。

該系統主要(yào / yāo)有如下優勢：

（1）對下屬單位監控系統中心設備實現控制，即下屬單位監控系統中所有的視頻都可實時調用，避免了(le／liǎo)監管盲區。

（2）通過INFINOVA 矩陣以太網聯網控制，下屬單位至市交通局圖像不需要(yào / yāo)再鋪設光纖和(hé / huò)使用光端機等進行視頻傳輸，極 大節省項目成本。

（3）市交通局與下屬單位原已建有專網，矩陣聯網的控制數據流及視頻數據流皆通過專網傳輸，帶寬足夠大，視頻延時極 小，方便項目施工及維護。

在該項目中設置相應權限後，市交通局的操作控制等對原下屬單位監控系統的正常的生産、運作不會産生影響。

主要(yào / yāo)設備介紹

V2060 矩陣控制系統，應用ARM-9 微處理器技術，先進的體系架構，模塊化的設計，單系統可支持4096 路視頻輸入，512 路視頻輸出。中心控制設備擴展性強，在後期的建設中，隻需增加相應的模塊即可輕松實現更多交通和(hé / huò)運輸系統接入。以太網 級聯功能強大，在以太網網絡級聯中每一(yī / yì ／yí)個CPU 都可以配置爲(wéi / wèi)主CPU 或從CPU，并支持多級級聯，大大增加了(le／liǎo)系統柔性，輕 松部署分布式系統，如原有深圳引航站已經安裝微小宝矩陣且已經聯網，在本項目中中心控制矩陣設置多級聯網即可實現無縫 控制及連接。V2060 矩陣還具備開放的控制接口及協議，方便接入集成商的安防控制平台.

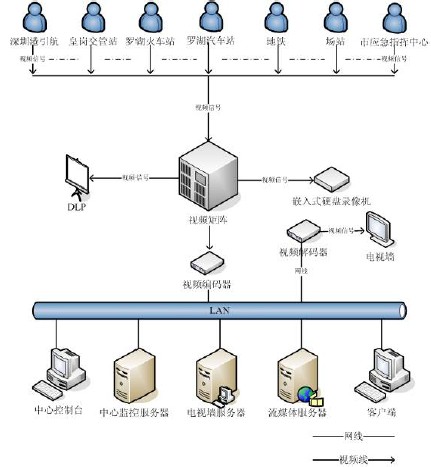

V2415 多協議系統集成器：将Infinova 系列矩陣主機與其他品牌矩陣主機進行系統集成，實現通過Infinova 系列矩陣主機與 鍵盤控制其他品牌的矩陣，本項目中的各系統其他品牌的矩陣，通過定制相關協議，順利實現控制。多協議系統集成器還可兼 容多種主流矩陣控制協議，部分品牌可實現Infinova 系列矩陣主機與其它品牌矩陣雙向控制，且支持多種聯網方式：RS232、 RS422/485、以太網系統總拓撲圖如下：

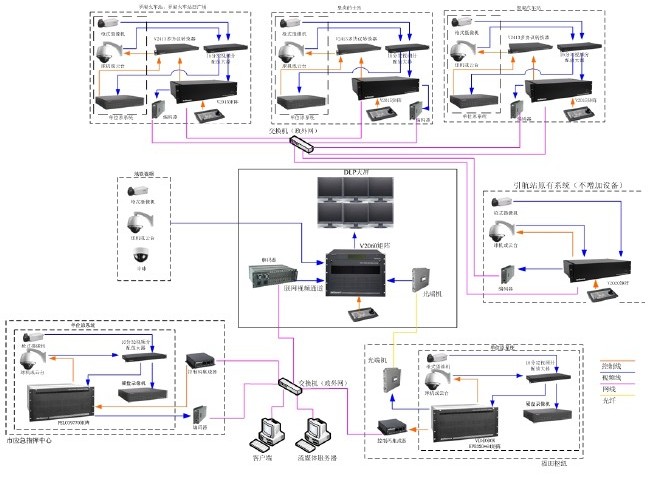

系統連接圖如下：

結語

        随着安防行業的發展，技術的進步，監控系統的模拟加數字的結構還将存在很長一(yī / yì ／yí)段時間。且對政府系統中，包括新建監 控系統及已長期使用的系統，各系統結構及品牌很難統一(yī / yì ／yí)。該系統的成功實施爲(wéi / wèi)各行業的主管單位監管項目提供了(le／liǎo)示範案例， 極大提高了(le／liǎo)職能部門對相關行業監管工作的效率。
